IO20AT04454-канальный модуль аналогового ввода IO20AT0445 предназначен для измерения аналоговых сигналов термосопротивлений и других сигналов постоянного тока.
Модуль имеет 4 независимых канала для подключения термосопротивлений. Каждый канал имеет индивидуальный 15-битный АЦП и гальваническую развязку.
Типы поддерживаемых термосопротивлений: PT1000, PT100, 1000П, 100П, 50М и другие.
IO20AT0445 имеет функцию расширенной диагностики, позволяющей отследить обрыв или КЗ датчика, а также КЗ линий на землю или питание.
Для предачи данных в систему управления модуль подключается к ПЛК IO20CLC021, либо к контроллеру шины IO20BCETH.
Также есть возможность автономного использования модуля посредством интерфейсного модуля IO20IFETH или IO20IF485.
| Количество аналоговых каналов | 4 входа |
| Тип поддерживаемых термосопротивлений | PT1000, PT100, 1000П, 100П, 50М и др. |
| Диапазон измеряемых температур | от –200 °С до +845 °С |
| Диапазоны измеряемых сопротивлений | 0—390 и 0—3900 Ом |
| Приведенная погрешность измерений | до 0.25%, при нормальных условиях |
| Количество АЦП | 4 шт. |
| Разрядность АЦП | 15 бит |
| Частота дискретизации одного канала | от 20 раз в секунду |
| Поддерживаемые протоколы | OPC UA, MQTT, Modbus TCP, Modbus RTU, HTTP |
| Веб-интерфейс | есть |
| Интерфейс Ethernet | опционально, с модулем IO20IFETH |
| Интерфейс RS-485 | опционально, с модулем IO20IF485 |

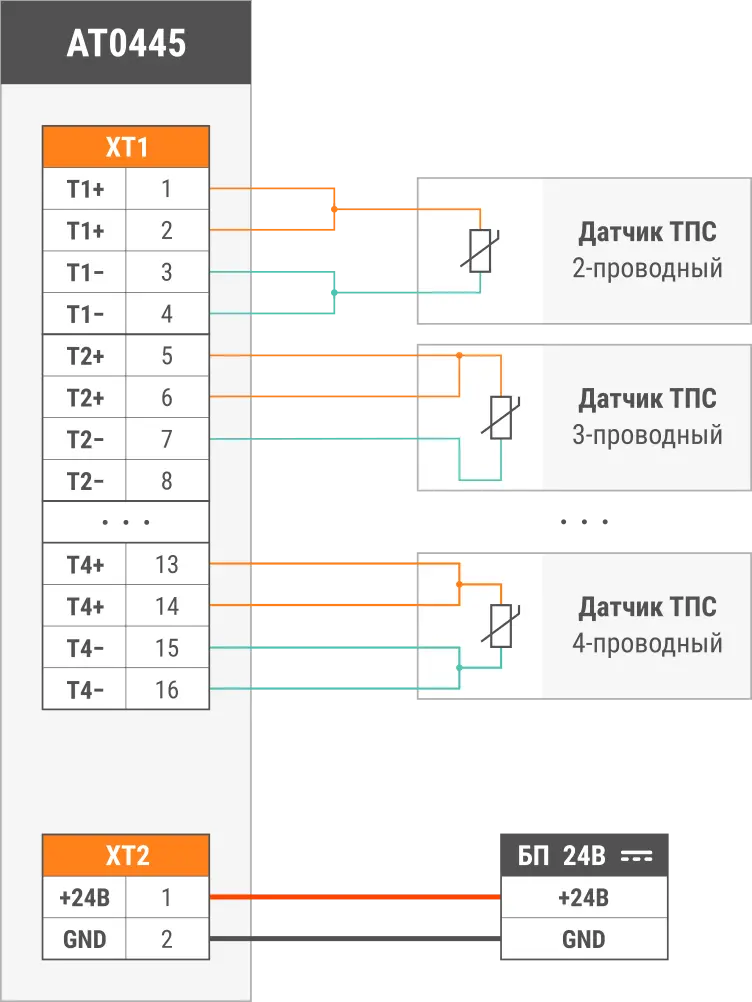

| Схема подключения термосопротивления | 2, 3 и 4-проводная |
| Питание | 24 В постоянного тока |
| Потребляемая мощность | 1.44 Вт |
| Защита от переполюсовки | есть |
| Гальваноразвязка системной шины | есть |
| Межканальная гальваноразвязка | есть |
| Самодиагностика | есть |
| Индикация | поканальная, с цветовым кодированием |
| Степень защиты корпуса | IP20 |
| Температура окружающего воздуха | от –40 до +60 °С |
| Габаритные размеры, В×Ш×Г | 100 × 24 × 92 мм |
| Масса | до 92 г |
| Срок службы | 15 лет |
